杭州下沙高教园区数字电视覆盖系统实例解析

工程概述：

覆盖前：位于杭州经济技术开发区的下沙高教园区是浙江省规模最大的高教园区，规划面积10.91平方公里，迁入14所高校，在校生规模16万人，总建筑面积480余万平方米，到2005年9月，有学生10.5万余人，教工1.1万余人。高教园区公交环线共设置停靠站点23个，途经15所学校和区内主要商业街道，起终点站设在下沙商贸城。每天服务区内近20万高校师生及外来人员往来于14所高校之间，特别是其中的快速公交，来往于市区和高教园区，是广大师生最主要的交通工具。但由于高教园区内数字电视信号较弱，所以当BRT公交进入高教园区主街道就无法正常接收数字信号，导致车载系统无法正常运行，严重影响了正常的信息传播。

1.地理位置

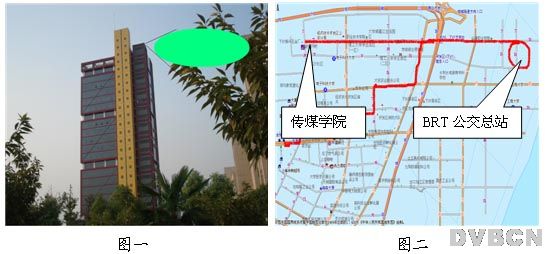

浙江传媒学院位于下沙四号大街和文源路的交叉路口，是高教园区内的最高建筑物，在楼顶能俯视整个高教园区。楼顶接收到的数字信号强度为-63dBm，而且邻频无干扰信号，见图一。

2.现场测试情况分析

图二是下沙高教园区各个高校以及主要街道的示意图

路测分析：通过车载系统路测，图中红色部分是路测道路，大部分街道在行使过程中都无法正常播出数字电视画面，存在马赛克或者死屏现象，在育英学院门口，出现死屏，在浙江警管职业学院门口也无信号，以及2号大街，4号大街，学源街，文津路基本上都在-95dbm以下，当K401，X1线，320路和快速公交经过这些道路的时候几乎都是死屏，出现了信号盲区，在快速公交总站，出现了大范围的盲区，这个候车站都无法正常接收信号，严重影响的数字电视的正常功能。所以从路测结果来看，整个高教园区的主要道路和公交站点以及快速公交总站的数字电视信号都不理想，无法达到正常收看强度。

3．覆盖范围要求

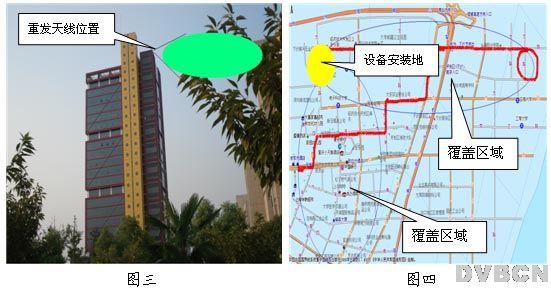

图三是目标覆盖区域位置示意图：

图中标蓝色的两个区域为重点覆盖区域，因为该区域为最主要的公交路线，大部分公交车都要经过，所以从示意图来看，以传媒学院为设备安装点基本上能满足盲区的信号优化。

4．站址选择

经勘测选择把设备安装地点定在传媒学院最高的教学楼，而且教学楼可以直视各主要街道，快速公交经过的2号大街，4号大街，文源路都无阻挡，能保证 信号的直射，而且在整个覆盖范围内基本上无高的建筑物，所以浙江传媒学院是比较理想的安装地点，见图四。

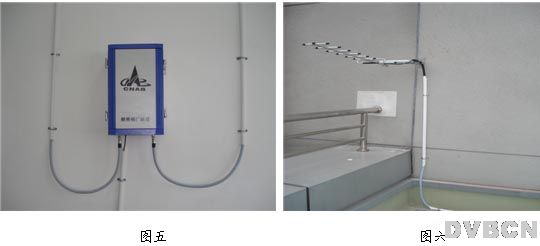

方案设计：为使车载系统能发挥作用，考虑安装南广科技公司网络覆盖器对盲区进行覆盖，对区内主要街道和公交车停靠站进行优化。我公司经过现场勘测，设计出了合理的覆盖方案。选择高教园区内地理位置教高的浙江传媒学院办公大楼楼顶作为网络覆盖器设备的安装点，见图五。接收天线安装在楼顶的西北面，正对着临平皋亭山发射台，接收来自皋亭山的信号，见图六。

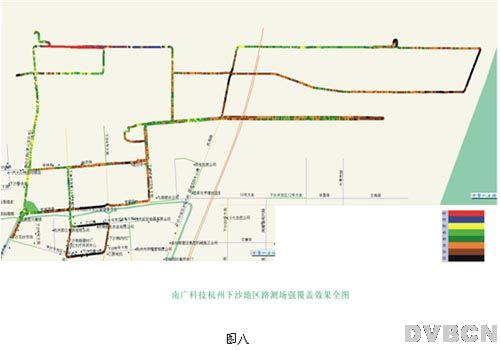

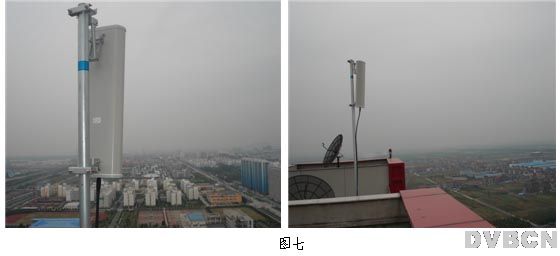

覆盖后：工程于2007年10月12日开工，2007年10月13日完工。发射天线安装在楼顶的东南角，天线主波瓣对着下沙高教园区的各主要街道和快速公交起始站，见图七。完工后，经过路测系统路测（见图八）和对快速公交车载系统的观察，下沙高教园区实现了快速公交车载系统的全程服务。更好地体现数字杭州的形象，为广大用户服务。
