1、引言

TDT信号在数字视频广播中业务信息(SI)中作为时间和日期表,在规范里属于强制规定的基础数据,不能被加扰,以供公开使用。但问题是:TDT信号如何导入和导出?其时间变化规律是什么?要得到比较好用的时间信息需要什么样的导入和导出方式?以前没有文献可参考。就象电子节目指南EPG那样重要的信息有过很长时间的淡漠经历一样,TDT信号虽然也经历类似,但由于中央电视台的科技工作者和青岛的科技工作者的努力,对TDT信号的开发无疑是加快了它的应用进程,受到各方面的欢迎。

应该说明的是,我们所用的测试方法和形成的测试数据均未见发表,希望能抛砖引玉。

2、TDT信号的特点、意义和应用效果

数字视频广播业务信息(SI)数据,帮助用户从码流中选择业务和/或事件的信息,使综合接收解码器(IRD,或者是大众用的机顶盒)从码流中自动提取和处理有关的数据,复现声音和图像。在《数字视频广播中文业务信息规范》GY/Z174-2001中,时间和日期表TDT为强制规定,还有一个时间偏移表(TOT)则为可选规定。接收端可直接使用TDT作为显示或实时控制,中间环节也可将其替换成另一个TDT码组。

在中央电视台和青岛有线网络中心,标准时间经同步器和编码器导入到ASI流,再经卫星或有线网络到卫星机顶盒或有线机顶盒,标准时间导出后可在图像里或机顶盒面板上显示,也引出端子作更多用途,给用户提供了很大方便。时间和日期表(TDT)是这样规定的,它仅传送UTC时间和日期信息,只包含一个段,语法结构见表1。传输此表的TS包的PID值为0x0014,table_id为0x70。


3、TDT信号的导入和导出架构及其测试数据

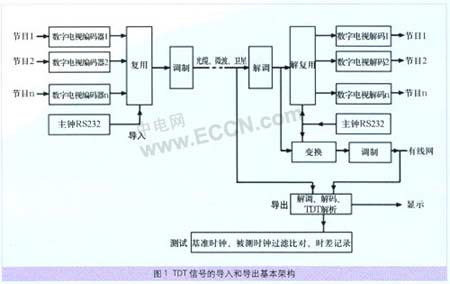

在数字视频广播高达270Mbps的ASI码流中,TDT信号所占空间远不到万分之一,要捕获它须用大容量的高速数字处理芯片和相关的软件,单独的TDT信号产生和TDT信号解码设备比较罕见,一般是作为主信号(图像和声音)的编解码设备的复用功能而存在。经我们反复对比,在多节目传送时,TDT信号在下游的复用器插入比较合适,再经调制传输和解调解码,取出TDT信号.全过程的基本架构如图1所示。主要分导入、导出、测试三个部分,均涉及到软硬件创新开发,叙述如下。

(1)TDT信号的导入

可产生TDT信号的数字视频设备不少,但很少设置有单独的标准时间信号的导入接口。经多次实验,确认这些数字视频设备附带的时间信息大多来自其操作系统或者说是CPU主板上的时钟电路,而该时钟电路的时间日期信息通常是用人手按键盘输入的,并且自运行积累误差较大。国外有一种校准CPU主板上时钟时间的设备,使用不方便,并且每台设备一对一配置,不能共用。

我们设计了新的时码变换和分配器,根据CCTV中心机房主控时钟同步产生串行时间码,分成24路RS-232信号,分别输入到总控播出前端压缩系统的网管服务器中。设计了读串口校准CPU主板时钟时间的软件,由于复用器的时钟锁定于网管(MEM)的服务器的时钟,复用器发出的TDT信号的时间和标准时间就一致了。在复用器中,我们将TDT的发表周期设置为20秒,国内各上星节目中大多也设置为20秒,还有少数省级台设置为30秒、15秒。

在节目出口数较少的数字视频广播环境中,TDT信号的时间同步就不那么复杂。在QCN青岛有线网络中心,ST3100H型GPS同步主钟直接将标准时间用RS-232接到EPG服务器,通过该服务器将TDT的发表周期设置为5秒钟重复发7次,这样在机顶盒刚开机的时候,机顶盒面板和浏览画面上的不确切时间显示会立即更
