龙岗广电中心硬盘网络自动播出系统

在模拟电视向数字电视转变的进程中，数字化播出首当其冲，网络化和数字化是电视台发展的必然趋势。制播作为数字电视的一个重要环节，其数字化程度、播出的稳定性直接关系到节目质量和播出的安全性，也会影响到数字电视的推广及受欢迎的程度。传统的手动磁带播出，操作人员工作紧张，压力大，易出差错，严重影响到节目的安全播出。随着计算机网络技术和数据存储技术的不断发展和成熟，以硬盘网络为基础的信息技术平台逐渐成为电视播出系统新的发展方向。

本文以龙岗广电中心的硬盘网络播出系统改造为背景，详细描述了该系统的结构和设计方案，对该系统的安全性和可靠性进行了阐述。

一、系统结构和技术方案

本中心之前的播出系统是采用磁带播出自动播出系统，每天的播出单由总编室提前确定交播出部执行。在特殊情况时，播出部被授权的工作人员可以根据授权权限，临时调整播出的节目顺序或节目内容。现使用的放像机由SONY系列为主，前期制作系统有非线性编辑系统，自办部分节目已实现非线性编辑制作。改造后的系统由制作播出网络系统和硬盘播出控制系统组成。

1.制作播出网络系统

根据电视台的节目播出情况以及设备情况，考虑到电视台习惯工作流程以及安全等方面的原因，根据制作和播出分离的原则，采取分布式上载、集中式播出的方式。对于新闻及专题节目由非线性编辑网络制作并经过审核后直接合成同时传输到播出近线存储系统或播出服务器，其余节目如电视剧、外来交换等节目可由总编室或播出部的上载工作站完成，配置三台直接上载工作站，负责电视剧、专题以及外来广告等外来节目的上载工作，另外系统配置一台审片刻录工作站，负责节目的审查工作，配置一台大容量播出近线存储服务器作为部分节目的集中存储任务。网络部分采用千兆交换机确保网络传输速度，主备播出服务器计划采用MAS-3000系列播出服务器播出。MAS-3000系列服务器采用存储和解码分离的新型视频服务器设计，利用外置解码服务器灵活配置数字、模拟播出，通道可根据具体情况配置，不受计算机平台限制，存储标准配置4个SATAII250G硬盘，组成RAID5磁盘阵列（实际容量为3×250=750G），具备180小时（按MPEG-24:2:0IBP8M码流计算）的播出容量。

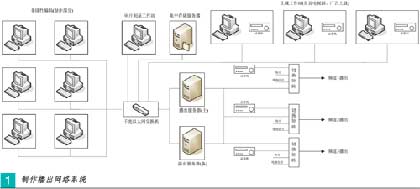

制作播出网络系统示意图如图1所示。

在整个制作播出网络当中，存在多个上载点以及多种上载方式，以下进行逐一说明：

（1）上载部分

设计新增一台上载工作站用于串编和合成工作。由于总编室承担着全台节目安排以及外来节目的主要审查任务，因此对于由供片中心及外来交换的磁带等节目可由总编室安排上载。MES-200D负责上载电视剧及外来其它节目的直接上载，上载完的素材经审核后直接发送到集中存储服务器中，并可根据台里的要求进行光盘保存工作。

（2）广告部直接上载部分

对于广告部的外来广告素材，在确定不做编辑处理的情况下可以采取直接上载的方式，利用非编上载工作站完成此项工作，上载完的素材经审核后直接发送到集中存储服务器中。

（3）新闻、专题类非编网络素材的上载传输

对电视台的非线性编辑网络合成的文件可采取以下流程方式：

*经过审核通过的多轨编辑的素材（故事版文件）通过打包合成MPEG-2长GOP组PS（节目流）文件并存储于制作网存储阵列里；

*在制作的站点根据需要安装打包文件入库程序，打包好的文件经入库审核后进入播出数
