DAB发射系统编码器的设计及实现

数字音频广播(DAB)是继调幅(AM)、调频(FM)广播之后的第三代广播。与现行广播相比，DAB具有音质好(CD质量)、可实现多媒体及高速移动接收、可加密、发射功率小、覆盖面积大、频谱利用率高、抗干扰能力强等优点。DAB传送的业务可以是多种多样的，除了普通的音频节目，它也可以传送任何形式的其它数据，比如文字、静止图像或活动影音。因此，人们也称DAB为数字多媒体广播(DMB)。

本文主要介绍了基于PC和Cyclone II EP2C20F484C7的FPAG上实现DAB发射系统编码器的软硬件设计，设计充分考虑了电路规模和资源利用的要求。本设计最终用于测试DAB/DMB接收机。

DAB发射系统编码器设计

DAB的发射系统主要包括处于节目提供商位置的信源编码器、处于广播台位置的复用器和处于发射位置的COFDM(编码正交频分复用)编码调制器，其中COFDM又可分为信道编码和OFDM调制两部分。DAB发射端的编码器主要包括解ETI(业务群传输接口)帧模块，信道编码模块，DQPSK调制模块，OFDM调制模块，上变频模块，数字滤波模块、USB接口模块等。其中信道编码模块包括能量扩散、可删除型卷积编码、时间交织、频率交织等。整个编码器的输入为来自复用器的ETI帧，输出为模拟中频信号，其结构框图如图1所示。

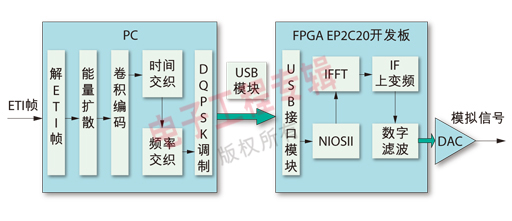

图1 DAB编码器设计框图

整个设计主要由PC端的软件编码和FPGA端的IFFT模块设计以及USB模块和DAC模块的PCB设计组成。PC端主要实现ETI帧的解复用，信道编码以及DQPSK调制，通过USB接口将调制后的数据传输到FPGA端，FPGA端接收数据并交由IFFT模块进行IFFT变换，这是实现OFDM(正交频分复用)的主要方法。IFFT输出的数据通过IF上变频器将基带信号变为中频，经数字滤波后送给DAC模块。最后，DAC模块将数字信号转换成模拟信号送入发射机，通过发射机发射出来，频率从BANDIII(165-240Mhz)到L波段(1452-1492Mhz)都可选。

PC端软件设计

PC端软件主要实现ETI帧的解复用，信道编码(包括能量扩散，卷积编码，时间交织，频率交织)，DQPSK调制。同时，通过厂商提供的驱动程序实现USB数据传输及USB模块的控制，以及提供PC人机界面，用户可以选择要传送的ETI节目并可设定其传送模式。其界面如图2所示。

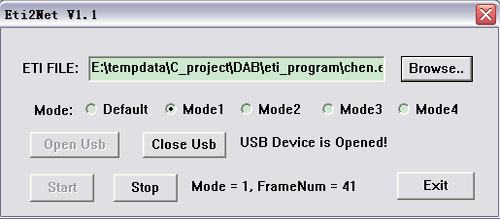

图2 编码器PC界面

(1) 解ETI帧：一个ETI帧中主要包括帧头信息(本帧及帧内各子通道的相关信息)和主业务流数据MST(包括音频数据码流和快速数据通道FIC)。首先我们需要将传输进来的ETI帧的同步信息和帧长信息提取出来，便于找到帧头。再根据ETI帧格式，提取FIC信息和主业务数据流信息。

(2) 信道编码：从ETI帧中提取出来的FIC数据和主业务流数据，将其进行能量扩散，再根据提取的各子信道保护等级信息，对各业务成分按保护等级进行可删除型卷积编码，然后对主业务数据进行时间交织，交织后的主业务数据复合成主业务信道(MSC)的CIF帧，FIC信息不经过时间交织，与CIF帧一起复合成DAB传输帧。同时，在PC端还实现了对DAB传输帧进行频率交织。

(3) DQPSK调制：数据信息在进行频率交织后，根据各载波的初始相位进行DQPSK调制，得到每个载波的调制相位信息。

(4) USB传输控制：DQPSK调制后的DAB帧通过USB接口传输到FPGA上的IFFT硬件模块。根据厂家提供的USB驱动编写相应的USB数据传输程序。

FPGA端的设计

FPGA端主要实现IFFT(反傅立叶变换)运算，IF上变频器和数字滤波器。将PC传送来的DAB帧相位信息进行IFFT运算，完成OFDM调制，然后将调制后的基带信号经变频器变为中频信号，滤波后送给DAC模块。由于要接收来自USB模块的数据
