IP存储网络技术及标准化进程

马科　何宝宏

摘要　IP存储区域网络是存储区域网络(SAN)发展的方向。本文对当前三种主要的IP存储网络技术、国际上IP存储网络技术的标准化进展情况、我国IP存储网络技术标准的制定情况作了详细介绍和分析。

关键词　IP存储网络　FCIP　iFCP　iSCSI

1、引言

　　存储区域网络是当前存储应用的发展趋势，而IP存储区域网络又是其中的热点。IP存储网络技术是一种封装串行SCSI(Small Computer System Interface)实现在IP网络中传输的存储区域网络技术，利用IP存储网络技术，企业能够构建本地数据中心，能够实现数据备份和远程容灾。相比于以往的Fibre Channel(FC，光线通道)存储网络技术，IP存储网络技术具有低成本、被广泛采用、良好的标准化情况、高扩展性、易管理、良好的广域网连接以及灵活的安全性和QoS保证等诸多优点，特别是吉比特以太网技术的使用和万兆以太网技术的出现也消除了IP存储网络技术在性能上的瓶颈，因此IP网络存储技术必将成为未来构筑存储区域网络的主流技术。

2、IP存储网络技术介绍

　　IP存储区域网络主要包含两方面的含义，一是对已有的FC存储区域网络的扩展和连接，二是构建纯粹的IP存储区域网络。简言之，IP存储区域网络技术主要包括从FC存储区域网络到IP存储区域网络的过渡技术，纯粹的IP存储网络技术两大类。

　　目前，IP存储网络技术主要有三种技术(见图1)：FCIP(Fibre Channel over IP)技术、iFCP(Internet Fibre Channel Protocol)技术和iSCSI(Internet SCSI)技术，前两种技术属于过渡技术，而后者属于纯粹的IP存储网络技术。

图1　FCIP技术、iFCP技术和iSCSI技术

　　2.1　FCIP技术

　　FCIP使用TCP/IP封装FC帧，主要用于连接广域的FC存储区域网络。FCIP协议是一种隧道(Tunnel)协议，IP地址和TCP连接只用在位于IP网络终点的FCIP隧道设备中。FCIP能够为两个FC存储区域网络“孤岛”之间提供IP连接，而不能为两个独立存储设备之间提供IP连接，也就是不能端到端地利用IP来连接FC设备。

　　如图2所示，FCIP帧只是简单的将FC帧封装到TCP/IP中。FC报头、SOF、EOF分隔符、FCCRC以及FC数据都不被FCIP修改。FCIP在FC帧和TCP报头之间加入了FCIP报头，用来显示FCIP协议的版本、帧长度等字段。在FCIP接收端设备接收到FCIP帧后，能够通过EOF，SOF和帧长度来验证帧的有序发送。

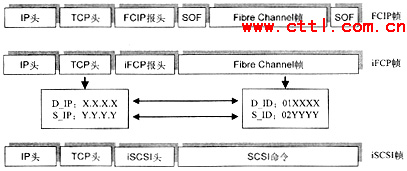

图2　FCIP帧格式、iFCP帧格式和iSCSI帧格式

　　发送端FCIP设备将FC帧封装为FCIP帧，通过IP网络发送。接收端FCIP设备剥离IP及TCP报头，解封装后的FC帧与本地的FC帧一样，通过一个或者多个FC交换机发送到目的节点。FCIP利用TCP传输层的保序、差错控制及拥塞控制机制实现FC数据在IP网络上的可靠传送。由于FC帧在FCIP设备中被原封不动地封装和转发，整个过程对于IP网络完全透明，因此两个FCIP设备之间的隧道连接建立以后，两个单独的存储区域网络就可以合并(Merge)组成一个逻辑存储区域网络。

　　FCIP协议的一个重要问题是错误恢复。对于FCIP协议，FC网络和IP网络彼此是透明的，FC帧的内容对IP网络来说是不可见的。FCIP只负责处理IP网络产生的错误，而对于FC层产生的任何错误，包括底层错误、CRC错误和FC路由层次错误等是不感知和不处理的。当一个存储区域网络中存在错误时，该错误会被透明地传播到另一个存储区域网络中。另一方面，两个FCIP设备之间的TCP连接因各种原因关闭后，原本连接而成的单一的逻辑存储区域网络将分割成两个单独的存储区域网络，各自进行本地数据交换，即使TCP连接恢复后，这种状况也不会改变，除非人为干预。

　　由于FC帧在不透明的管道中传输，IP网管工具不能穿透FC会话层，因此在网络管理方面，FCIP网络的运维需要IP和FC两套管理系统。

　　在服务质量(QoS)方面，FCIP可以直接利用IP网络的QoS技术，另外FCIP还可以通过加强IP报头的解释，为FC网络提供更好的QoS服务。
