摘要：本文介绍了数字电视传输流的采集和利用TCP/IP协议实现在以太网中传输数字电视传输流的系统设计。给出了基于DSP/BIOS和NDK的嵌入式网络操作系统的硬件和软件设计方案，在TMS320DM643的系统中实现了网络通信模型，并成功地实现了数字电视传输流的网络传输。
关键词：数字电视传输流；TMS320DM643；DSP/BIOS；NDK
TCP/IP是因特网上传输数据所必需的协议,这种网络通信模式在PC之间的实现已经完善,但是体积、价格等因素限制了其应用的范围。因此,基于TCP/IP协议与以太网的嵌入式系统网络通信设计成为目前一个热门的话题。本系统实现了在以TI公司的TMS320DM643为核心的嵌入式系统中，对数字电视传输流(TS)信号进行采集并在以太网中传输。利用本系统可轻松地实现在局域网中对数字电视传输流信号的传输、调度。数字电视传输流信号源是针对欧洲数字有线广播系统标准(DVB-C)的数字有线电视信号。网络接入硬件在以TMS320DM643为核心的嵌入式系统中实现，网络接入软件采用了TI公司针对C6000系列DSP推出的TCP/IPNDK(NetworkDeveloper’sKit)网络开发包来实现。
系统电路设计

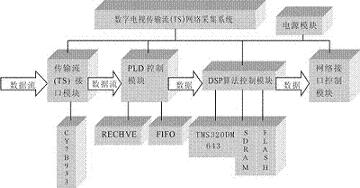

电路主要由5部分组成。数字电视传输流网络采集系统框图如图1所示。
图1数字电视传输流网络采集系统框图
其主要功能是通过传输流接口模块采集数字电视信号进入PLD(CycloneEP1C6Q240C8)芯片，进行必要的处理后，将信号发送到DSP(TMS320DM643)芯片存储起来，并进行算法处理。通过TMS320DM643对BCM5221进行必要的配置，将存储在TMS320DM643内的数据通过BCM5221传送到局域网中,并通过计算机接收数据。
传输流接口模块
传输流接口模块由CY7B933输入接口芯片及其电器接口电路组成。CY7B933输入接口电路是点对点的传输模块，可以通过光纤、同轴电缆和双绞线进行高速的串行数据传输。输入接口符合DVB-ASI的接口标准。输入接口接收到串行位流后，通过内部PLL时钟同步恢复数据的时钟信息，并对位流进行串并转换、解码和传输检错等操作。这种输入接口能灵活地把高速点对点串行数据转变成并行数据，而且应用领域广泛，包括各种服务器、存储器和视频传输的应用。
PLD控制模块
在项目中，此部分硬件选用的是Altera公司的EP1C6Q240C8芯片。
此模块的主要功能是实现与CY7B933接收芯片的接口，把数据从CY7B933接收进来，并缓存数据。这部分功能均由VHDL语言编写的功能模块实现。主要有两个功能模块：RECEIVE与FIFO。RECEIVE模块主要负责从CY7B933接收数据字段；FIFO模块主要负责缓存数据。
RECEIVE模块
RECEIVE模块的功能是实现与CY7B933接收芯片的接口，把数据从CY7B933接收进来。其工作方式是以一个传输流包为边界接收数据的。
首先，RECEIVE模块会检测传输流包的边界，通过查找包头字节(固定为0x47)间的字节数来确定。因为包中数据也可能含有0x47，所以要牺牲3个包的数据来检查3次。当发现0x47这个字节的时候，就会触发一个内部的计数器开始计数。当计数到188后，如果下一个字节又是0x47，说明传输流包属于188个字节的包，那么计数器被清零；如果下一个字节又是0x47，说明传输流包属于188个字节的包，那么计数器被清零，否则计数器清零并重新开始检测边界。
当检测到边界以后，RECEIVE模块开始接收数据包。计数器会从零开始计数，在接收数据的过程中使能wrreq输出有效信号,同时把数据输出到下一级。当计数到188时，表示一个
