基于DDX技术的全数字功放解决方案

摘要：本文论述了纯数字DDX音频放大器的基本结构，基本工作原理和优点，以及如何利用DDX音频放大器进行产品设计和开发。

关键词：DDX调制；数模转换器；DDX音频放大器

前言

随着数字音源与数字音频技术的迅速发展，直接对数字音频信号进行功率放大而不需要进行模拟转换(DAC)的数字音频放大器得到了迅速发展，它具有效率很高并且能与数字音源直接对接，实现端到端的纯数字音频处理和放大等优点。这种DDX音频放大器可以接受来自DSP直接输入的数字音频编码信号，采用专利的DDX信号处理技术来控制高效的功率器件，不需要为每个声道准备D/A转换器，从而减少了中间不必要的转换层级，音质得到显著的改善，成本也随着零部件数目的减少而下降，从而把高音质、低功耗和低制造成本带到人气很旺的高速增长的应用领域，如平板电视机、无线产品和个人音响系统。

DDX音频放大器的基本结构

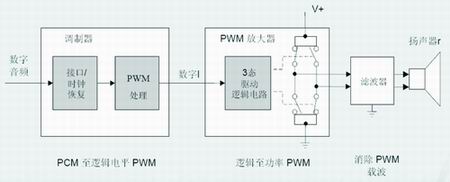

DDX音频放大器包括2个主要部分：第一部分是采用专利DDX技术的调制器，它把数字音频接口得到的或者A/D转换得到的PCM数字音频数据转换成三态调制信号输出；第二部分是功率输出级，它包括三态驱动逻辑电路和全桥电路。经过三态调制的脉冲信号控制全桥电路中晶体管的导通与截止，在负载的两端产生极性相反的脉冲信号，脉冲的频率成份包含还原的音频信号和与调制过程相关的高频分量，因此通常需要在输出级和扬声器之间插入一个低通滤波器，避免高频分量直接驱动扬声器，从而在扬声器上得到还原并且放大的音频输出(如图1所示)。

DDX音频放大器驱动方式和调制方式

DDX音频放大器的输出级采用全桥电路，它包含两个半桥输出级。每个半桥电路包括两个输出晶体管，一个是连接到正电源的高端功率管，另一个是连接到负电源的低端功率管。全桥电路可以由单电源供电，在相同的电源电压下，全桥电路的输出信号摆幅是半桥电路的两倍，理论上可以提供的最大输出功率是其四倍。

传统的D类放大器采用差分工作方式，开关信号控制两个半桥电路中功率管的导通与截止，半桥A的输出极性必须与半桥B的输出极性相反，使负载电流从一个半桥流入，从另一个半桥流出，为滤波器提供极性相反的脉冲信号，因此只存在正态和负态这两种差分工作状态。

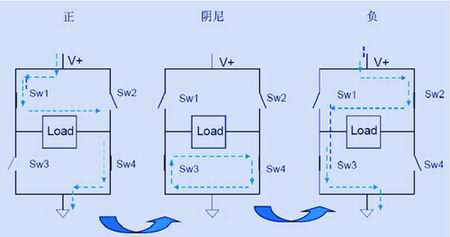

DDX音频放大器的调制器采用DDX专利的三态调制技术，增加了一个共模工作状态，即两个半桥输出的极性相同(都为低)，从而使滤波器的两端被连接到地。这个共模状态称为阴尼态，和差分工作状态配合产生DDX三态调制，如图2所示。阴尼态用于表示低功率水平，代替两态方案中在正态和负态之间的开关。当音频信号处于低功率水平的时候，传统的两态方案仍然使输出晶体管处于开关状态，输出正负抵消的无用信号给滤波器和扬声器，这样不但增加了的开关损耗和能量开销，降低了音频放大器的效率和信噪比，而且不断地处于开关状态不可避免地产生EMI。DDX三态调制方案利用阴尼态表示低功率水平，正态和负态用于对扬声器提供大功率。在相同测试条件下，DDX三态调制方案比采用两态调制方案的传统D类放大器产生的高频载波分量低16dB，在低功率水平时的放大器效率提高了20%。DDX三态调制方案的独有特性也改善了电源抑制比(PSRR)，因为在低功率水平时，滤波器的差分动作非常小，阴尼态使扬声器的两端接地，从而使电源的噪声不被听见。

许多D类放大器采用PWM输出至器件输入的负反馈环路以改善器件的线性，通过控制环路对输出进行校正，以减少失真问题和电源问题。闭环设计的优势
