基于PC实现数字高清电视接收的电路方案

数字电视作为第三代电视技术已开始普及，目前基本上有两种数模一体化电视解决方案，本文介绍第三种基于PC实现数字高清电视接收的电路方案。

关键词：PC；IPTV；嵌入式；数字电视

引言

数字电视作为继黑白电视、彩色电视后的第三代电视技术，已开始在发达国家普及。我国的数字电视标准已经颁布，为我国数字电视的普及扫清了技术障碍。目前基本上有两种数模一体化电视解决方案，第一种是在现有的逐行电视电路的基础上增加数字解码电路的方案，这类方案在数字电视发展的初期被采用，它的集成度低、成本高，但开发周期短；第二种是专用单芯片方案，这是目前被广泛采用的主流，它的功能十分强大，极具成本优势，但开发难度较大。本文提出第三种基于PC的数字电视方案，它的功能灵活多变，能满足未来3C发展需要。

系统方案

基本原理

本文主要介绍在PC上如何实现数字电视接收。

目前我国处在数字电视发展的初期阶段，数字和模拟信号并存，因此本方案还必须在PC的基础上增加模拟信号的接收和解码，以及数字信号的接收和解码，系统框图如图1所示。

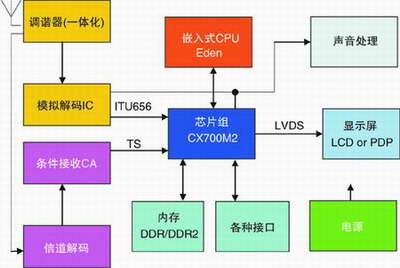

图1系统电路框图

首先看模拟电视信号的接收。射频模拟电视信号通过一体化调谐器(高频头)接收，解调后输出视频信号(CVBS)，再送给后面的模拟解码芯片。同时，AV输入、S-VIDEO输入的模拟视频信号也输入到该解码芯片。这里选用的模拟解码芯片先把模拟信号经过ADC转化成数字信号后再经过数字处理、解码，最后输出，格式为ITU656或ITU601的数字信号。

再看数字电视信号的接收。数字电视信号比模拟信号的调制和解调复杂得多，射频数字电视信号通过高频头(调谐器)接收、信道解码后输出串行的TS流。因数字电视信号往往是经过加密的，这时还需对TS流进行解密。最后，经过解密的TS流送给芯片组，由其完成MPEG2信源解码。

标清和高清的电视信号经芯片组动态降噪、去隔行处理、格式变换、图像细节增强等处理后，转换成统一格式(如1920×1080P/60Hz)的LVDS信号，送给LCD显示屏。

关键器件选择

目前，许多IT厂商进军家电领域，Intel、AMD和VIA(威盛电子)等相继推出适合嵌入式应用的高集成度、低功耗CPU和芯片组，甚至有的IC把CPU(1GHz以上)、南桥、北桥及其它接口集成在一起。

本方案选用1.2GHzVIAEden处理器，并配备VIACX700M2系列媒体处理芯片组。该系列属于X86体系，可运行WINDOWSCE和LINUX嵌入式操作系统。该类IC具有硬件的MPEG2解码功能，便于开发基于PC的数字高清电视。从系统框图中可以看出，该方案是在PC主板的基础上增加了数字高清电视高频头和信道解码部，以及模拟信号高频头和标清信号的解码部分。为节约研发成本，PC部分可以直接选用威盛的EPIANX系列嵌入式主板。

CPU

VIAEden处理器是基于C5JEsther核的高级VIACoolStream架构，在高度集成的核中将功耗降到最低，成为多种商用、工业和办公系统的理想之选。系统的空闲状态功耗仅0.5W，主频为1.5GHz时的最大功耗为7.5W。Eden处理器采用nanoBGA2封装，面积仅为21mmx21mm，而且无需主动散热装置，实现了更薄、更
