一、 +28V 电源分配及电流取样
+28V 电源自 VA 端接入，通过 R96 ～ R111 及保险丝 F1 ～ F8 分别接到功放模块的 8 只功放管 SD1492 。
R96 ～ R111 为取样电阻，静态工作电流为 2A ，而典型动态值为 8A ，则取样电阻上的压为 8A ×（ R96//R97 ） =8A × 0.025=0.2V ，若用数字万用表在电流监测接口 J13 上可直接测量每只功放管的工作电流， J13 － 1 作为公共端， J13 － 2 ～ J13 － 9 为 8 只管子的测量端用电压档测量，若对 J13 － 1 端电压为 0.2V 左右就可判定 SD1492 为正常工作状态，若电压为 0 ，则可能 SD1492 损坏，依此就可大致判定 SD1492 的工作状态。 R119 ～ R126 是保护电阻
二、＋ 12V 电源及电源故障监测
a)这一部分是由四部分完全相同的电路组成，分别输出＋ 12V 到模块的 4 个 300W 功放部分作为偏置电源，图纸上的标识分别是 V1 、 V2 、 V3 、 V4 由于电路完全相同现以 V1 为例简析工作原理
VA 通过 F15 接入由 MA6 、 R62 、 R63 组成的稳压电路， MA6 （型号是 317T ）是稳定性极高的稳压电路，它的输出是可调的，范围在 1.25 ～ 36V 之间 , 通过调节 R62 、 R63 完成调节。输出电压 V0=1.25(1 ＋ R62/R63)
CR30 、 CR31 是保护二极管，作用是在关机瞬间泄放掉滤波电容 C14 上的反向电压。 CR21 为过压保护二极管，当输出电压高于其稳压值 13V 时， CR21 击穿短路，以保护功放管
b） 指示用电源 VB
作为电源指示灯 DS1 的工作电源 VB 也是 12V ，它取自四路 12V 输出并联使用，只要四路中有一路输出， VB 就有输出，其电路组成如下：

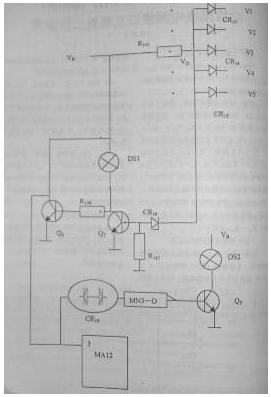

电源故障诊断电路：
V5 是 +12V ，为安全互锁板供电。在 V1 ～ V4 输出都正常的情况下 V0 端为高电平 12V ， CR16 导通， Q7 饱和导通，指示灯 DS1 亮。当有一路或几路电源出现故障，如 V1 没有输出，则 CR13 导通， V0 被钳于低电平 0.7V → CR16 截止→ Q7 截止→ DS1 灭→ Q6 饱和导通→ Q6 输出低电平。一路通过 R87 和 R88 去 MA12 的 3 端，给多路选择器一个电源故障信息，另一路通过 CR19 加至与非门电路 MN3 － D 此时 MN3 － D 输出高电平→ Q5 饱和通→指示灯 DS2 亮。
结论：当电源部分都正常时， DS1 绿灯亮，当电源部分存在故障时 DS1 灭，红色指示灯 DS2 亮。
三、放大器故障监测
MA5 － A 完成对输入功率监测， MA5 － B 完成对输出功率监测
MA5 － A 和 MA5 － B 是具有回滞特性的电压比较旧，其负极端是预设电压值

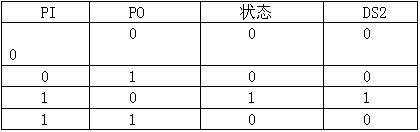

标准是当输入功率少于额定输入功率－ 2dB 时，即 PI ﹤－ 2dBPie ，则认为是“ 0 ”，而当 P0 ﹤－ 3dBPoe 时认为输出功率为“ 0 ”，根据说明书介绍功率监测真值表为
输入功率监测和输出功率监测电路是一样的，只分析由 J12 引入的输入功率监测电路，输入信号由 CR7 包络检波，通过 R41 接入 MA5 － A 正极端。
则 V0 = 470 － 470Vi
由上式可知，只要输入功率存在输出电压就能保持低电平。
同理 MA5 － B 输出电压也为低电平，则 MN3 － B 输出高电平“ 1 ”，
MN3 － A 输出高电平“ 1 ” ， MN3 － C 输出高电平“ 1 ” ，
MN3 － D 输出低电平“ 0 ” 。 Q5 截止，红色指示灯 DS2 不亮。电路如下
当[FS:Page] PI 正常，即 MA5 － A 输出低电平“ 0 ”的情况下：
在正常状态下， MA5 － B 输出低电平， CR17 导通，
