摘要 本文对3G网管系统功能架构,建设模式、网管接口和影响3G网管系统建设的因素等内容进行了论述和分析。 提出了3G网管系统的建设基本思路。
随着3G时代的日益临近,3G网管系统建设已经提到各运营商的日程上来。3G网管系统建设涉及到方方面面的问题,需要综合考虑功能需求、技术架构、运维模式、组网等多方面因素。以下将重点考虑3G网管系统的管理范围、功能架构、建设模式、网管接口等重点问题。
一、3G网管管理范围和功能框架
1.管理范围
根据3G网络组网结构,3G网络包含无线接入网、核心网、IP承载网和业务系统。因此,3G网管系统的管理范围主要包括:
其中,上述管理范围并不是硬性要求。在具体建设时,各运营商可以根据自己的实际情况,选择在不同的系统中实现。
表1 3G网管系统管理范围
管理域 |
包含网元 |
电路域 |
MSC SERVER、MGW、GMGW、HLR、SMSC等 |
分组域 |
SGSN、GGSN、CG、BG等 |
IP承载网 |
接入路由器、边缘路由器、核心路由器、DNS、防火墙等 |
业务系统 |
流媒体中心等业务系统 |
2.功能架构
3G网管系统与现有2G网管系统并无本质区别,同样包含配置管理、性能管理、故障管理、安全管理、系统自身管理等网络层功能模块。
(1)故障管理:提供了对异常操作状态的检测、隔离和修复的能力。主要功能包括:故障发生的检测与报告;维护和使用错误日志;跟踪和定位故障;执行故障诊断测试。
(2)性能管理:性能管理评价和监视系统以及网络的性能。它的主要功能包括:收集和散发资源的当前性能数据;维护和检查性能日志,以便用于规划和分析。
(3)配置管理:支持为了网络服务而对MO进行的控制、鉴别、从中搜集数据和向其提供数据。主要功能包括:记录网络的当前配置;记录配置的改变情况;标识网络成员;初始化与关闭网络系统;关闭网络参数;给对象或对象集命名。
(4)账务管理:对网络资源使用情况进行统计并计费。其主要功能包括:计费;将应缴纳的费用通知用户;支持用户费用上限的设置;能够把使用多个MO的费用结合起来。
(5)安全管理:用于对网络资源的使用进行保护。其主要功能包括:授权管理;接入控制管理;加密和密码管理;鉴权管理;安全日志管理。
除了传统的网络层管理功能之外,3G网管系统的开发,可以充分借鉴2G网管系统建设的经验,在面向设备、面向网络的管理的基础上,向面向业务和面向客户的方向发展。这就要求3G网管系统建立统一的网络和业务资源模型,针对各种业务进行业务建模,收集和挖掘客户信息,并将故障信息和性能信息与资源数据、业务数据和客户数据关联,从而能够实现发生故障后,能够清晰地展示影响到哪些网络、哪些业务和哪些客户,提高网管系统的智能化水平。

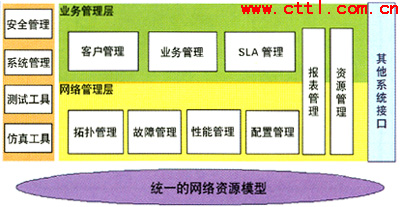

3G网管系统的功能框架如图1所示。
图1 3G网络系统功能架构
二、3G网管接口
3GPP针对3G网管系统定义了标准的接口信息模型,即IRP(Integrated Reference Point集成参考点)技术。其中,3G网管接口包括两种类型,一种为NM-EM/SNM(Element Management网元管理/Sub-Network Management子网管理)接口,另一种为NM-NE(Network Element网元)接口。接口位置见图2。
图2 3G网管系统接口信息模型(IRP接口)
3GPP定义的IRP包含IRP信息模型和IRP解决方案集两部分。其中IRP信息模型是独立于具体实现技术的,它定义了若干IRP信息服务和网络资源模型,可以实现3G网管系统接口的通用性、规范性、标准性要求;IRP解决方案集是与具体技术相关的,各网管系统研发厂家可以自行选择,将IRP信息模型映射到不同的实现技术,如CORBA、CMIP、SNMP、WEBM等。
