HSDPA技术特点及其部署策略介绍

　 HSDPA是指高速下行分组接入技术，它是WCDMA R4的演进技术。主要采用了自适应编码调制（AMC）、混合自动重传机制（HARQ）、快速分组调度技术等链路自适应技术，使其能够极大地提高系统容量和数据业务速率。在实际部署HSDPA时，主要有两种组网方式：共载频组网和独立载频　组网，两者各有优缺点，适合网络发展的不同阶段；从部署区域看，HSDPA主要部署在大中城市的中心区域，并实现成片覆盖，同时需要重点加强室内覆盖的建设。

1、引言

　　HSDPA（High Speed Download Packet Access）即高速下行分组接入，它是3GPP在R5协议中为了满足上/下行数据业务不对称的需求而提出的一种技术。HSDPA基本上继承了3GPP R99定义的许多性能，且又大大地增强了移动数据传输下行链路的峰值速率和吞吐量并降低了传输时延，它把下行数据业务速率提高到10Mbit/s。该技术是WCDMA R99/R4网络提高下行容量和数据业务速率的一种重要技术。

　　目前，在中国的几大运营商的3G建设计划中均已考虑将HSDPA技术直接引入到WCDMA或TD-SCDMA的建设中。HSDPA之所以能引起业界如此的关注，主要取决于市场竞争和运营商自身的需求。一来，运营商可以利用HSDPA与cdma2000运营商展开竞争，同时还有WiMAX的竞争；二来，可以满足客户对高速移动多媒体业务的应用需求，这些在2G时代是不能提供的或者是无QoS保证的；三来，HSDPA技术能够提供更高的频谱资源利用效率、更高的网络容量和更低的网络投资成本，从而带来高附加值的业务增长点。

2、HSDPA技术特点

　　HSDPA作为WCDMA的增强技术，其未来演进主要分三个阶段。

　　（1）基本HSDPA阶段：由3GPP Release 5协议规定，下行用户速率最高可达14.4Mbit/s，主要采用快速链路自适应（AMC）、16QAM高阶调制、混合自动重传请求（HARQ）、快速分组调度算法等先进技术。这些技术主要是针对大容量、高速率、高突发性的分组数据传输特点发展起来的。

　　（2）增强HSDPA阶段：由3GPP Release 6协议规定，下行用户速率最高可达30Mbit/s，主要采用MIMO技术、空间分集、空间辨识、空时编码、快速小区选择（FCS）等先进技术；另外在上行提出了HSUPA技术，大大提高了用户的上行数据速率。

　　（3）HSDPA进一步演进阶段：考虑采用OFDM、64QAM等新技术，以进一步提高用户上/下行数据传输速率。目前还正处在研究阶段。

　　目前的系统和终端设备都是按基本型HSDPA标准进行开发设计的。本文也只针对基本HSDPA阶段进行研究。

　　HSDPA在WCDMA R99/R4原有物理信道上，增加了三种物理信道，包括两种下行信道和一种上行信道。

　　（1）上行引入了一个专用控制信道（HS-DPCCH），供UE上报H-ARQ要求的ACK/NACK和所测下行信道的质量指示（CQI），使用的扩频因子为SF256。

　　（2）下行引入了专门用于下行大数据传输的高速数据信道（HS-PDSCH），使用户可以在时域、码域进行资源共享，使用的扩频因子为SF16，最多提供15个该类信道。

　　（3）下行还引入了公用控制信道（HS-SCCH），用以承载业务信道的控制信令，使用的扩频因子为SF128，同一小区HS-SCCH信道数最多为4个。HS-SCCH要消耗一定的功率，影响系统的容量，在HSDPA和R99共载频组网的情况下，该信道的配置数目及功率变得十分重要。

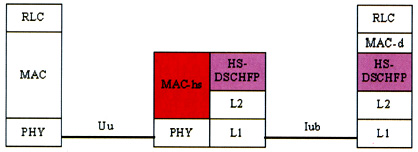

　　图1是HSDPA的协议框架结构。

图1　HSDPA协议框架结构

　　HSDPA在Node B中增加了MAC-hs模块，用于实现快速自动重传、调度以及自适应调制和编码等功能。而且为了减小时延和适应无线信道的快速变化，HSDPA把部分链路调整功能从RNC搬到了Node B，以减小RNC的工作量，增加系统效率。

　　在HSDPA中，主要采用了以下几种关键技术。

　　1.自适应编码调制（AMC）
