4K激光投影机牛在哪？芯片级解读画质诞生秘诀
2017-09-27 18:01:29来源：中国家电网 热度:
作为发烧级家庭影院的顶级配置，4K激光投影机一直是高端投影市场中的标杆产物，凭借数倍于过去的细腻画质以及纯正色彩，其为关注极清巨幕、热衷影音发烧的爱好者们提供了顶尖的视听享受。尤其在今年奥图码推出普及化4K投影机以来，家用4K激光投影机UHZ880作为高画质巨幕体验的标配已进驻市场，探究其顶级画质背后，与4K激光投影机内在的四大核心密不可分。
奥图码旗舰UHZ880 4K激光投影机
核心一：“体积缩小”的4K分辨率DMD芯片
首先，投影机DMD芯片是决定4K分辨率精细画质的重要部件。通过反射并处理光源信号(光线)，实现彩色图像的输出，DMD芯片输出了最终投射出投影机呈现画面的原生分辨率。
从结构上分析，DMD芯片表面密布着微反射镜单元，通过电极进行偏转控制，实现了对光线明暗、混合的物理控制，因此投影机分辨率的多少与DMD芯片本身像素尺寸成正比。DMD芯片的尺寸加大必然也将引起投影机成本大幅度上升，这也是过去4K投影机价格居高不下的原因。
DMD芯片显示原理
而奥图码UHZ880作为面向普及化市场的4K激光投影机，与上游厂商深度合作对DMD芯片进行了优化，借助于XRP技术，其使用的TI DMD 0.66”芯片尺寸和成本都与过去1080P投影机DMD芯片相近，且这块解析度为2716*1528,415万像素的DMD芯片上的微反射镜能够实现高速转换，在相同晶格中形成两个独立的像素，再通过微秒速度显示，从而使得屏幕分辨率达到了830万像素，达到CTA制定的4K HUD标准。
此类技术可以看做是TI TRP、BTP技术的进化版本，通过技术革新优化DMD芯片，在保证高分辨率画质输出的同时，控制DMD芯片成本不给消费者更大负担。
核心二：激光光源决定色彩与对比度品质
其次，投影机作为通过光路传输投射画面的产品，画面本身也受到光源性质的影响，更高的流明度有助于保持显示亮度和色彩。目前普及型4K激光投影机几乎都采用基于DLP布局和SSI Laser光源技术，通过纯蓝色激光加色轮的配置将不同光谱的光线传递到DMD芯片中成像。
因此，不仅在显示亮度和对比度上能够达到3000流明、2,000,000:1高对比度，即使在不做遮蔽的居家环境中也能够较好保持画面品质。同时，纯净的激光光源也轻松将顶尖4K激光投影机的画面色彩提升到接近100%色域(据相关信息：如奥图码UHZ880可达到98%色域覆盖，采用六段黄金比例色轮，可显示1073.4百万色，约10bit色彩)，为画面丰富的色彩表现以及DMD高分辨率显示提供了强大的光源性能保障。
核心三：图像引擎驱动画质变革
紧接着在图像引擎技术上，任何高品质的画面始终需要投影机内部的图像处理芯片实现高速的图形验算和信息交换，并且搭配各类型的画面优化技术以最大限度提升画质，如4K领域较为出名的即为TI 4422影像处理引擎。
TI 4422影像处理引擎搭载150MHz的ARM处理器，拥有多重图像处理算法支持激光投影系统。奥图码UHZ880几乎所有的“软”实力都基于此套处理器方案，包括：PureContrast自动侦测场景，自动提升对比度;PureColor应不同影像场景细部调整色阶，提高影像彩度;PureMotion动态画面流利优化以及HDR高动态范围和3D投影功能。在4K激光投影机良好硬件基础上，从技术层面再次对显示品质进行优化。

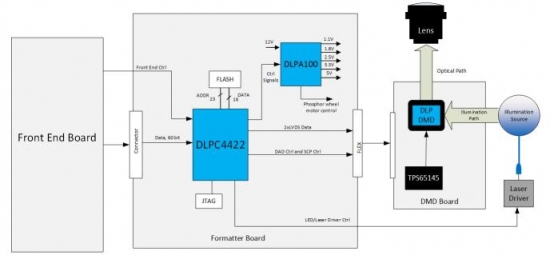

TI公布的4422结构图
核心四：投影镜头呈现精彩巨幕
最后在投影机镜头方面，作为4K激光投影机成像显示的“最后一公里”，投影机镜头的镜片组畸变纠正、通光量、投射距离、微调性能决定着用户能否将画面定格在自己幕布的最佳区域中，而其尺寸则紧随投影机内部的DMD芯片大小，因此从客观上看，DMD芯片尺寸和成本的降低也意味着投影机镜头成本的有效控制，对于产品普及化更有利。

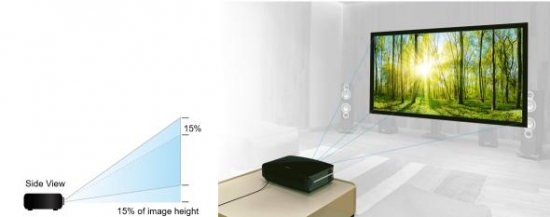

仍以奥图码UHZ880 4K激光投影机为例，其使用的多镜片组1.6X缩放镜头能够在1.3米到9.3米范围内投射26寸到300寸的画面，投射比为1.39~2.22，并可实现0~+15%的垂直位移，更好支持吊顶或者平放的使用方式，体验100寸巨幕感受仅需要3.03米空间。
通过其投射的画面能够不断进行微调和校准，精确与家中已有的投影幕布或投影区域搭配，通过优秀的幕布材质完整呈现高品质画面。
综上所述，四大核心部件是支持4K激光投影机极致精美的画面的关键，由此为关注4K极清家庭影院的发烧友们带来影院级的巨幕画质体验。同时，对于行业生态来说，通过领先的DMD、光源、图像引擎、镜头技术在实现4K极致画质的过程中也实现了领域发展和技术普及，这也是大量投影机品牌和上游厂商一直努力做的。
