数字电视信号的有线传输与接收

图1中基带物理接口与同步单元能够使数据结构与信号格式相匹配，信号帧结构与含同步字节的MPEG-2传送层一致，有线数字电视传送采用的MPEG-2数据传送层由188个字节的包组成，其中包头的4个字节中1个字节用于同步（47HEX），3个字节用于业务识别和加扰控制，其余的184个字节是MPEG-2数据或附加数据。同步(SYNCI)变换和随机化单元的功能是根据MPEG-2帧结 构将SYNCI字节进行反转，同时为实现频谱成形对数据流进行随机化处理。

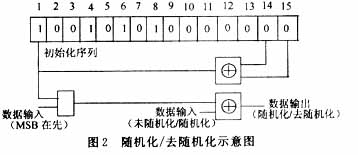

MPEG-2传送复用器输出端的数据可按图2所示的结 构进行随机化，在每8个传送包的开始处将伪随机二进制码 （PRBS）寄存器进行初始化。为了向解扰器提供一个初始化信号，将每组8个传送包中的第一个传送包的MPEG-2同步字节由47HEX逐比特取反转换为B8HEX，是传送复用适配的 过程。伪随机二进制码（PRBS）生成器输出的第一位加到被取反后的MPEG-2同步字节（B8HEX)后面的第一个字节的第一位（最高有效位MBS）上。在同步传送其余的7个传送包的MPEG-2同步字节期间PRBS继续工作，为使这此字节不被加扰，在此期间PRBS无输出，因此PRBS序列的 周期是1 503 B。随机化处理的过程无论是在调制器有无输入时，还是输入的比特流与MPEG-2传送的格式不兼容时都要进行避免未调制的载波由调制器输出。

RS编码器使用的是截短的RS编码，对每一个已经随机化的传送包处理后产生误码保护数据包，同步字节本身也使用这种编码。RS(204,188)是由原始的RS（255，239，T＝8）截短得到的。数据（包括同步字节）无论是未反转的（47HEX）还是已经逐比特取反后的（B8HEX）均采用RS编码处理。截短的RS码可通过在（255，239）编码器输入的信息字节之前加51个0字节，当编码过程完成以后再去掉这些空字节。

卷积交织器的作用是在保持同步字节的周期不变的条件下完成深度I＝12 B的误码保护数据包的卷积交织处理，生成一个交织帧。交织帧由相互交迭的误码保护数据　　包组成并且界定于已取反或没有取反的MPEG-2同步字节。交织器由几个分支构成，由输入开关周期性地把输入字节流接入各路输入。每一路是深度为M·j个单元的先入先出（FIFO）移位寄存器。每个FIFO单元大小为一个字节，输入输出开关同步。
