一个简单数字地面单频网由MIP插入器，和若干个分布在不同区域内的发射机构成，MIP插入器通过数字电视分配网向不同的发射机发送传输参数信令。例如：调制方式，保护间隔，纠错码格式等信令，使所有的发射机都工作在同一模式下。为了保持整个单频网的同步，必须将MIP插入器及发射机中所有的调制器和激励器同步到GPS上面，保证同一频率同一时间，同一比特的黄金定律。
此外，MIP插入器还可以远程调节每个发射机的时间延迟和发射功率，方便单频网集成。
2006年8月颁布的国标地面电视标准GB20600-2006包含了VSB单载波技术与TDS-OFDM的多载波技术，多载波信号由一系列不同级别的帧结构构成。
与传统的DVB-T(H)中的保护间隔不同，TDS-OFDM中的帧头中传送PN序列，这一创新不仅会方便接收端的信道预估及同步，同时提供了实现单频网的功能，在图1中的一个8 MHz 带宽内我们定义了三种传输模式以及与其对应的三种帧头长度，保护间隔越长发射机间的距离越大，传输的有效比特率越低。
2. 频谱仪在单频网（SFN）测试中的局限性

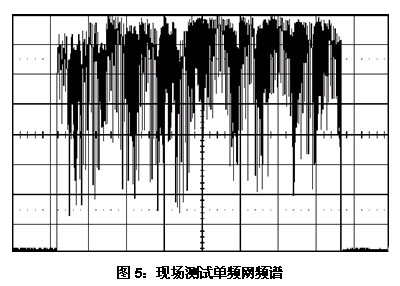

安装并调试一个单频网并不是一个简单的事情，为了使一个单频网正常运行，网络内部的每一个发射机都必须严格遵守单频网的“黄金定律”同一比特，同一时间，统一频率。在实验室里，我们很容易实现几个调制器的同步，组成一个单频网，通过调节每个调制器的时延，单频网的同步情况可以通过时域与频域测量进行验证。例如：图2及图3中的频谱分别显示了网络时延为1μs和5μs的同步情况，频谱带内的波纹取决于发射机间的时延，通过对单频网的微调，频谱带内的波纹会减小。该波纹会随着时延的增大而减小，当时延大于5μs 时，该波纹就变得不可见了，此外在开路现场测试时，由于外部噪音及回波信号的干扰（图4），频域测量几乎无法使用，只好借助于时域测量（图5）。

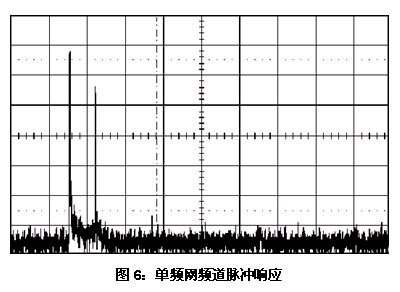

在实际网络测量及调试中，单频网的调谐是一件头疼的事，经验证明频道脉冲响应（CIR）测量方法是单频网调谐及同步的必不可少的工具，图5中显示了包含2个发射机的频道脉冲响应。
国际数字地面电视采用的是OFDM调制技术，具备单频网（SFN）功能，同样需要频道脉冲（CIR）响应进行同步协调。但是目前国际地面电视标准才刚刚出来，市场上还没有与其匹配的测量仪器，而国内的运营商对单频网（SFN）的需求又非常迫切，已经有几个网络正在进行单频网试验。
为了满足符合国标地面电视标准的单频网安装测试的需求，我们可以在调制器内设计安装了一个专用测试模式，提供如下两个功能：
• 使工程技术人员可以使用标准仪器中的频道脉冲响应（CIR）功能。
• 方便国标地面电视单频网的安装调试及同步。
其基本原理是在调制器及MIP插入器中嵌入国标及DVB-T双重调制模式，利用现有的DVB-T测试仪器进行频道脉冲响应分析，完成单频网同步后，切换到国标调制模式。
